Bộ lập trình PLC LS - Master K200S - CPU - K3P-07AS

Bộ lập trình PLC LS - Master K200S - CPU - K3P-07AS

  • Điều khiển trong dải nhỏ và vừa với 384 tín hiệu.
  • Tốc độ xử lý: 0.5µs /step
  • Điều chỉnh online
  • Có thể thay đổi giá trị I/O
  • Điều khiển các dây chuyển sản xuất kích thước nhỏ và vừa bởi kết nối mạng.
  • Các mo đun chuyên dụng: Analog, HSC, Vị trí…
  • Tích hợp bộ nhớ flash
  • Có thể lựa chọn 3 loại CPU
  • Chức năng giám sát hệ thống
  • Chức năng trigger

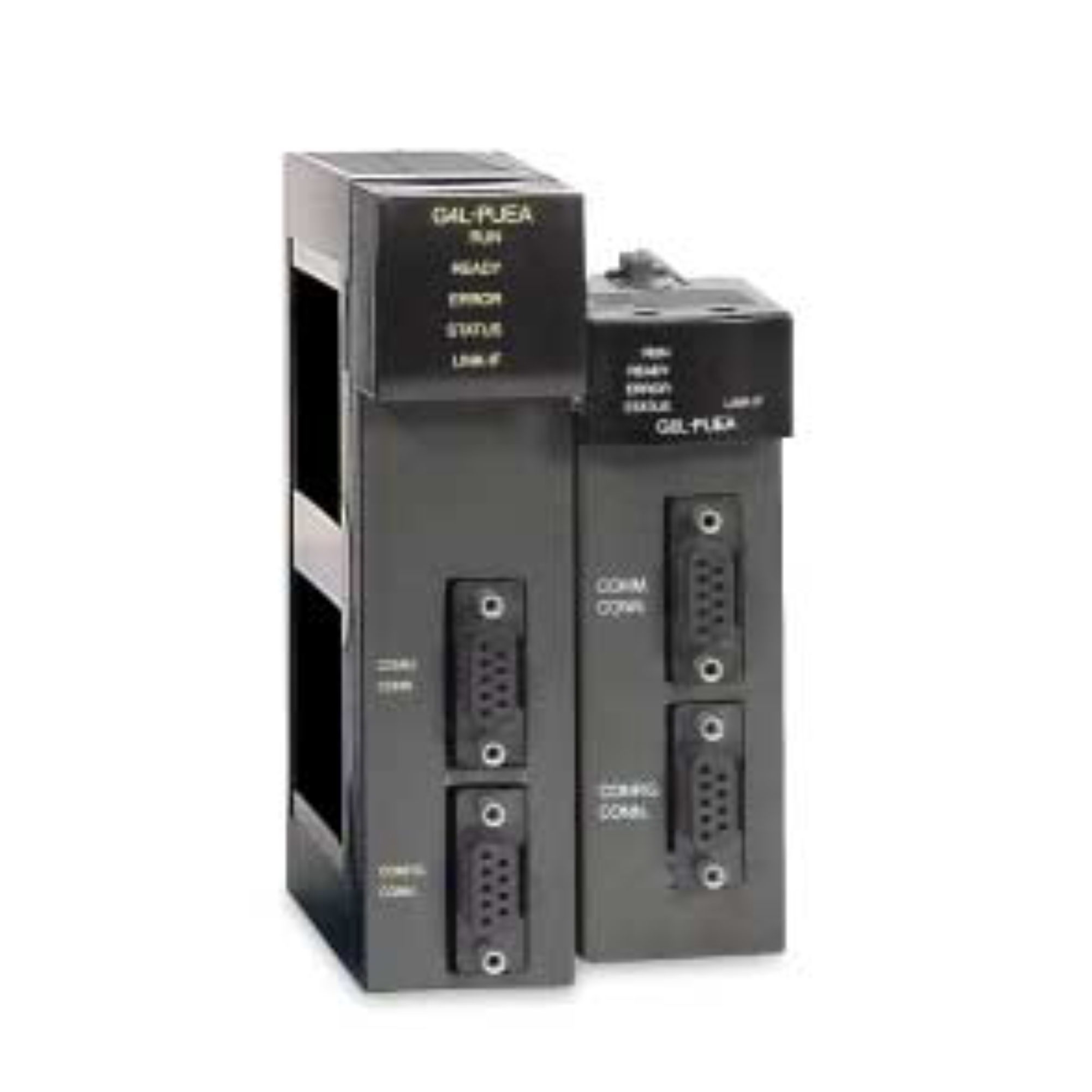

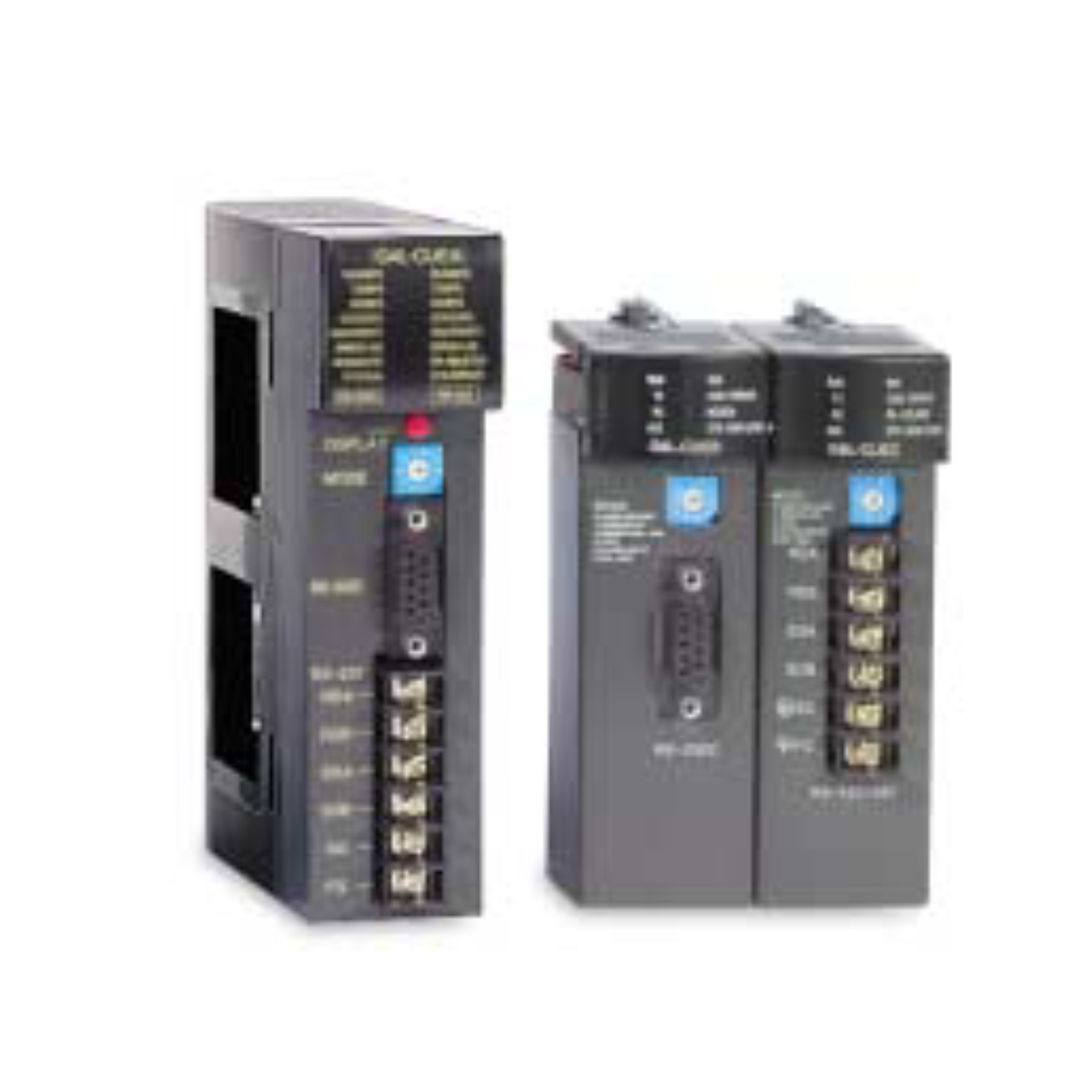

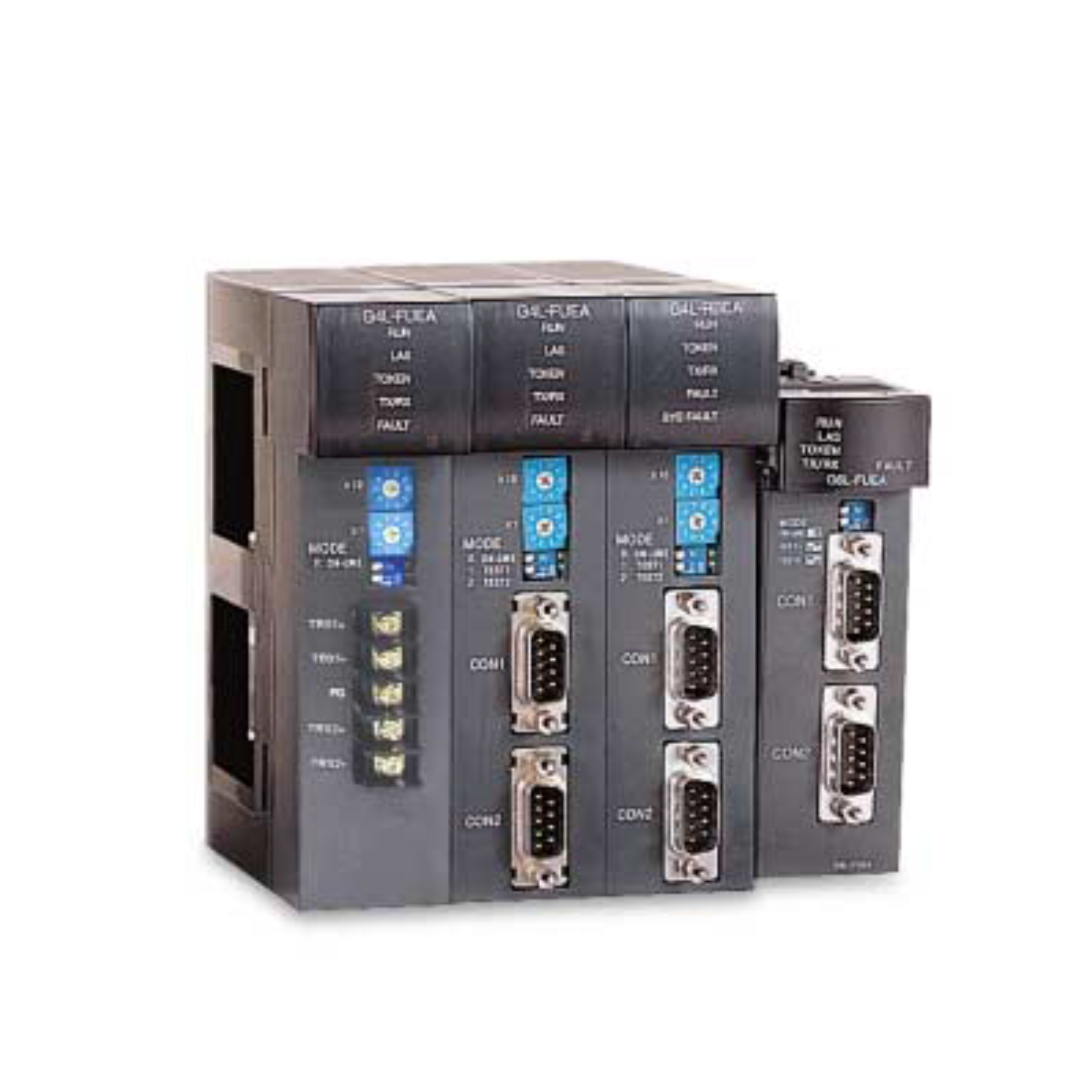

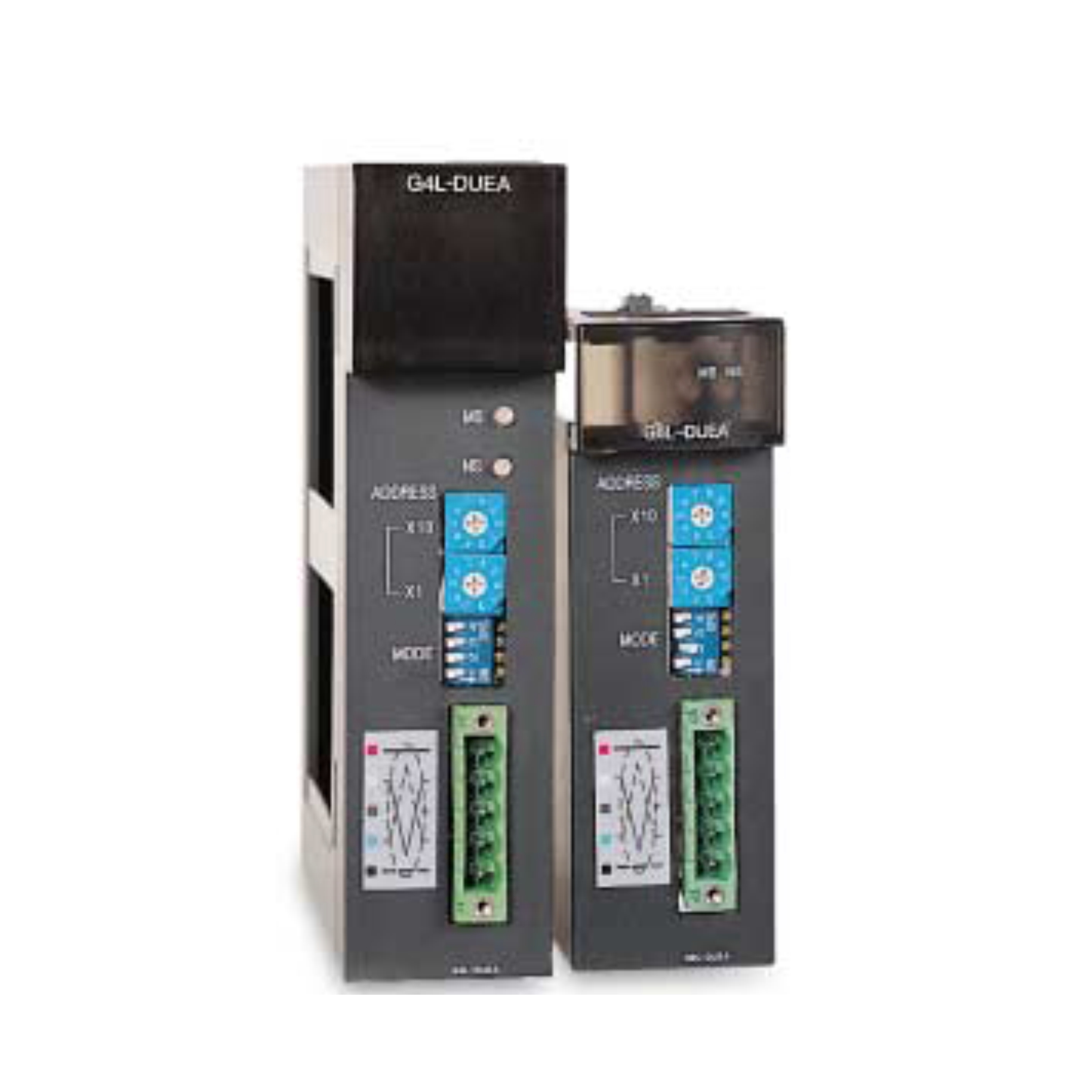

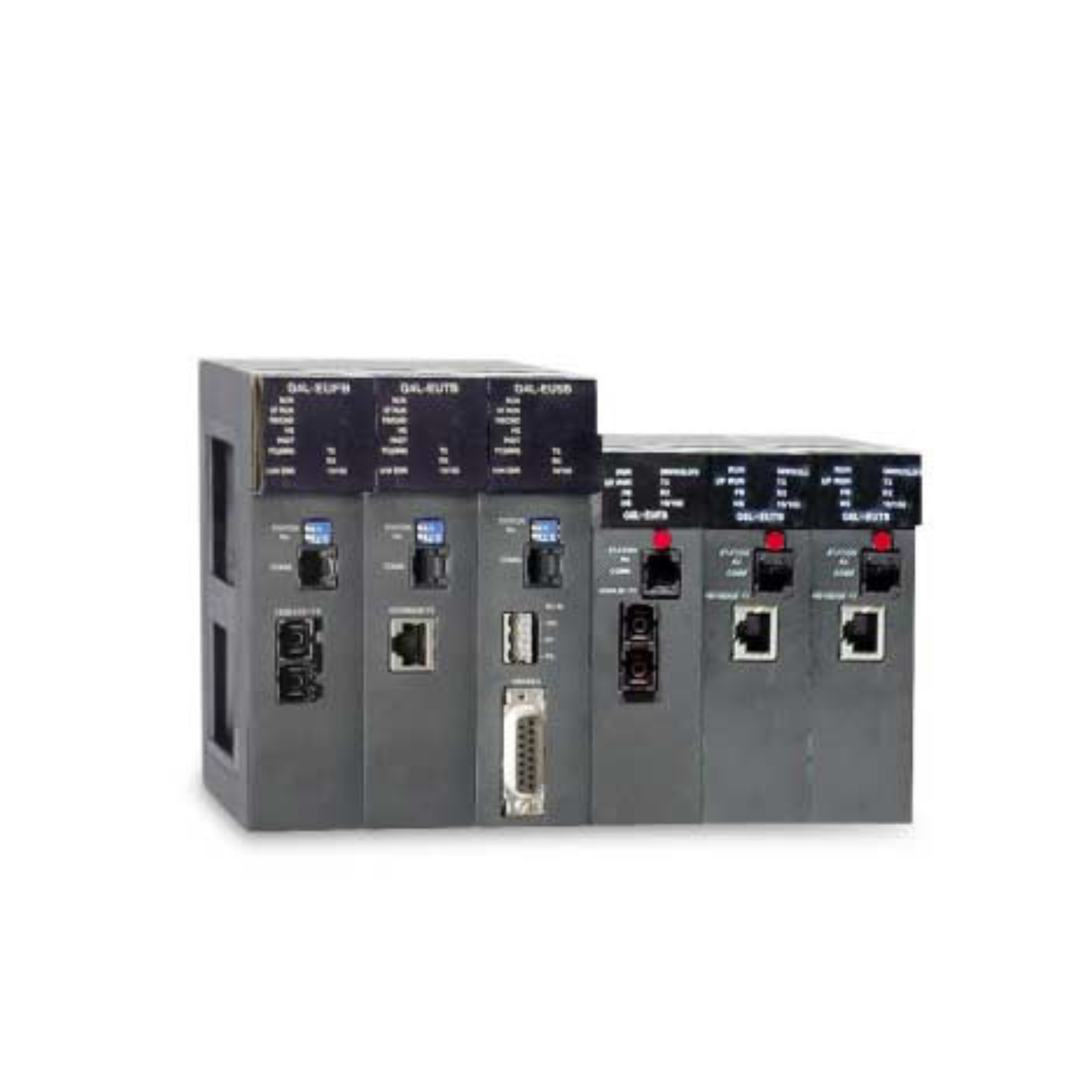

  • Hỗ trợ kết nối mạng: Cnet, Fast Ethernet, Fnet, Rnet, DeviceNet và Profibus-DP
Liên hệ
Yêu cầu báo giá

Để được hỗ trợ nhanh nhất. Hãy gọi 0976 163 188.

  • Số lượng I/O: Tối đa 384 tín hiệu
  • Bộ nhớ khả trình: 7k steps
  • Tốc độ xử lý: 0.5µs/ Step
  • Bộ định thời: T000 ~ T255
  • Bộ đếm: C000 ~ C255
  • Tích hợp truyền thông: Cnet ( RS-232C)
  • Loại đế cắm: 4/ 6/ 8/ 12 khe cắm

Item

K3P-07AS

K3P-07BS

K3P-07CS

Operation method

Cyclic execution of stored program, Time-driven operation, Interrupt task operation

I/O control method

Scan synchronized batch processing method (Refresh method), Direct method by program

Program languages

Ladder diagram, Mnemonic

No. of
instructions

Basic

30

Application

218

Processing speed

0.5㎲/step

Program capacity

7k steps

Data memory

I/O relay (P)

P0000~P031F (512 points)

Auxiliary relay (M)

M0000~M191F (3,072 points)

Keep relay (K)

K0000~K031F (512 points)

Link relay (L)

L0000~L063F (1,024 points)

Special relay (F)

F0000~F063F (1,024 points)

Timer (T)

100ms

T000~T191 (192 points): available to change by parameter

10ms

T192~T255 (64 points): available to change by parameter

Counter (C)

C000~C255 (256 points)

Step control area (S)

S00.00~S99.99 (100x100 step)

Data register (D)

D0000~D4999 (5,000 words)

Timer type

On-delay, Off-delay, Integration, Monostable, Retriggerable timer

Counter type

Up, Down, Up-down, Ring counter

Special function

On-line editing, Change I/O value by force

Operation mode

Run, Stop, Pause, Debug

Max. expansion stage

Main base only

Self-diagnostic function

Watchdog timer, Memory error, I/O error, Battery error, Power supply error

Base type

4/6/8/12 slot

Built-in functions

Cnet (RS-232C)

PID control
Cnet (RS-422/485)
RTC function

PID control
Cnet (RS-232C)
HSC (50kHz)
RTC function

Internal current consumption

170mA

210mA

170mA

Note

1) With a 32-point I/O installation, P area is P0000~P023F and the rest of it is available to use as internal memory.
*2) The suitable power module for GM6-B12M is GM6-PAFC, which can’t support an analog module. For analog modules or TC module, you are supposed to use GM6-
PAFB or GM6-PDFB considering internal current consumption of each module. Communication modules are not to be installed in after slot number 7.
*3) Built-in RS-232C port: 4(Rx), 7 (Tx), 5 (SG)
#
